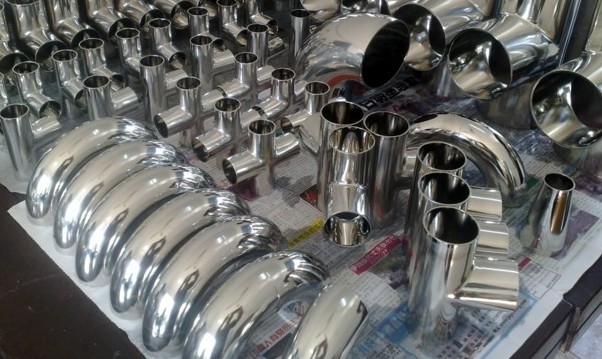

不锈钢镜面抛光加工技术是最近新出的一种新工艺方式，在抛光市场上，这种新开发的技术在实际应用当中很广泛的。以目前的不锈钢镜面抛光加工系统来分析，大部分可以分为用尼龙布粘胶粘220#砂来进行抛光除硬化层处理，其次再用几组的头等轮来处理划痕至镜面处。而采用的研磨水液成份大部分是稀盐酸+400进的红粉，进行相结合的工作方式进行镜面抛光处理。

　　不锈钢所具有的多种表面加工拓宽了它的应用领域，不同的表面加工使不锈钢表面各异，使其在应用中各具独到之处。在建筑应用领域，不锈钢的表面加工之所以重要是有许多原因的。

　　一、表面加工的基本种类

　　可以用于不锈钢的表面加工大致有五种，它们可以结合起来使用，变换出更多的最终产品。

　　五个种类有:

　　1.轧制表面加工

　　2.机械表面加工

　　3.化学表面加工

　　4.网纹表面加工和彩色表面加工

　　还有一些专用的表面加工，不过无论指定哪一种表面加工，都应遵循以下步骤:

　　1、与制造厂家一起商定需要的表面加工，最好准备一个样品，作为今后批量生产的标准。

　　2、大面积使用时，如复合板，必须保证所用的基底卷板或卷材采用的是同一批次。

　　3、选择表面加工时应考虑到制作工艺，例如:为了除去焊珠，可能要对焊缝进行修磨，而且还要恢复原有的表面加工。花纹板很难甚至无法满足这一要求。

　　4、对于有些表面加工、修磨或抛光的纹路是有方向性的，被称为单向的。如果使用时使这种纹路垂直而不是水平，污物就不易附着在上面，而且容易清洗。

　　二、轧制表面加工

　　板材和带材有三种基本的轧制表面加工，它们是通过板材和带村的生产工艺表示的。

　　No.1:经过热轧、退火、酸洗和除鳞。处理后的钢板表面是一种黯淡表面，有点粗糙。

　　No.2D:比N0.1表面加工好，也是黯淡表面。经过冷轧、退火、除鳞，最后用毛面辊轻轧。

　　No.2B:这是建筑应用中最常用的，除在退火和除鳞后用抛光辊进行最后一道轻度冷轧外，其它工艺与2D相同，表面略有些发光，可以进行抛光处理。

　　No.2B光亮退火:这是一种反射性表面，经过抛光辊轧制并在可控气氛中进行最终退火。光亮退火仍保持其反射表面，而且不产生氧化皮。由于光亮退火过程中不发生氧化反应，所以，不需要再进行酸洗和钝化处理。

　　三、抛光表面加工

　　No.3:由3A和3B表示。3A:表面经过均匀地研磨，磨料粒度为80~100。 3B:毛面抛光，表面有均匀的直纹，通常是用粒度为180~200的砂带在2A或2B板上一次抛磨而成。

　　No.4:单向表面加工，反射性不强，这种表面加工可能在建筑应用中用途最广。其工艺步骤是先用粗磨料抛光，最后再用粒度为180的磨料研磨。

　　No.6:是对No.4的进一步改进，是在磨料和油介质中用坦皮科抛光刷抛光No.4表面。"英国标准1449"中没有该表面加工，但在美国标准中可以查到。

　　No.7:被称为光亮抛光，是对已经磨得很细但仍有磨痕的表面进行抛光。通常使用的是2A或2B板，用纤维或布抛光轮和相应的抛光膏。

　　No.8:镜面抛光表面，反射率高，通常被称为镜面表面加工，因为它反射的图像很清晰。用细磨料对不锈钢连续抛光，然后再用非常细的抛光膏打磨。在建筑应用中应该注意的是这种表面如果用在人员流动量较大或人们经常触摸到的地方会留下手印。手印当然可以擦掉，但有时影响美观。

　　四、表面粗糙度

　　轧制表面加工和抛光表面加工的分类是说明能够达到的程度，另一个有效的表示方法是测量表面粗糙度。标准的测量方法被称为CLA(中心线平均值)，测量仪在钢板表面横向移动，记录下峰谷的变化幅度。CLA的编号越小，表面越光滑。从下表中的表面加工和CLA编号可以看出不同等级的最终结果。

　　五、机械抛光

　　注意事项:我们应该记住，研磨操作中用砂纸或砂带进行的研磨基本上属于磨光切割操作，在钢板表面留下很细的纹路。我们在用氧化铝作为磨料时曾遇到过麻烦，其部分原因是压力问题。设备的任何研磨部件，如:砂带和磨轮等，使用前绝不能用于其它非不锈钢材料。因为这样会污染不锈钢表面。

　　六、电解抛光

　　这是一种金属清除工艺，在此工艺中不锈钢作为电解液中的阳极，通电后金属从表层除去。该工艺通常用于零部件的加工，因为它们的形状难以用传统方法进行抛光。工艺常用于冷轧钢板的表面，因为其表面比热轧钢板的表面光滑。但是电解抛光会使表面的杂质更明显，特别是钛和铌稳化的材料会由于粒状杂质使焊缝区出现差异。

　　小焊疤和锐棱可以通过该工艺清除掉。该工艺着重处理表面上的突出部分，优先对它们进行溶解。电解抛光工艺是将不锈钢浸泡在加热的液体中，液体的配比涉及到许多专有技术和专利技术。奥氏体不锈钢的电解抛光效果很好。

　　七、网纹表面加工

　　不锈钢可以采用的花纹种类很多。使钢板具有添加花纹或网纹表面加工的优点如下:

　　1 ) 减少"金属屋面材料皱缩"(oil can-ning)，该词是一个用来描述光亮材料表面的术语，这种表面从光学角度看不平。例如:大面积的装饰板，即使经过拉伸矫直或张力拉矫也很难使表面完全平直，因而会出现金属屋面材料皱缩。

　　2 ) 网纹图案可以减少在阳光下发出的眩光。

　　3 ) 花纹板如果有轻微的划痕和小面积压痕都不太明显。

　　4 ) 增大钢板的强度。

　　5 ) 为建筑师提供了选择的余地。有专利权的图案包括布纹(用于伦敦的埃德大厦)、镶嵌图案、珍珠状和皮革纹。还可以使用波纹和线状图案。花纹表面特别适合于内部装饰，如:电梯镶板、柜台、壁板和入口处。外部应用时应考虑到使不锈钢能够通过雨水和人工冲刷清洗表面，避免有易聚集污物和空中杂质的死角，以免造成腐蚀影响美观。

　　八、毛面表面加工

　　毛面表面加工是最常用的表面加工之一，它是在经过抛光或光亮退火的钢板表面用尼龙研磨带或刷进行抛光。

　　这种新技术最大的优化点是减少了不必要的经济成本，大大提高了工作效率。缺点则是运行时间比较慢，所研磨出来的液体不能直接排放，不但对环境有污染，而且对人本的呼吸道也有害，工序比较繁锁。

　　再说，不锈钢镜面抛光研磨石的优点，工序简单化，能大大提升了加工效率，与前者最大的特别不同地方，是可以采用直接排放工序，光线折射率明显优化于传统。而它的缺点则是单价成本偏高，但与综合性能上划分，它是处在最佳的成本价位置上。

　　前者与后者相比较，都有各自的适应场境，各自的优缺点之分，不过为了使到污染不受到很大的影响，身心发展不受到威胁，环保上能保持良好程度，还是选择不锈钢镜面抛光研磨石这种工艺最佳。
